Lecteur biométrique de l'empreinte digitale Wiegand

Architect®

Votre lecteur d'empreintes digitales Wiegand



Demander une démonstration

Lecteur d'empreintes digitales Wiegand

Simple de programmation avec le logiciel de configuration SECard

Le logiciel de configuration SECard permet d’enregistrer les empreintes digitales dans le badge utilisateur.

Le lecteur d'empreinte digitale qui se protège

Le système anti-arrachement innovant par capteur de mouvement protège les données sensibles en permettant d’effacer les clefs d’authentification (brevet déposé).

Contrairement aux solutions existantes du marché, la fiabilité de l’accéléromètre évite tout contournement du système

Conception Française

De conception française, mis au point par la société STID, le lecteur Architect® possède un capteur d'empreinte digitale CBM de chez IDEMIA.

Lecteur biométrique Architect®

La solution complète et compatible à votre système de sécurité


Compatible avec votre système de sécurité

Le lecteur biométrique Architect® associe un capteur d'empreintes digitales performant à un lecteur de badges sécurisé. Il s’intègre facilement à vos systèmes de contrôle d'accès existants tout en garantissant une sécurité optimale.


Conformité à la législation (CNIL)

Le lecteur biométrique Architect® respecte strictement la législation relative à la gestion des données personnelles, notamment les recommandations de la CNIL. Les données biométriques ne sont pas stockées directement dans le système, mais sur un support individuel (comme un badge), assurant ainsi une parfaite maîtrise et protection des informations sensibles.


Une sécurité renforcée pour vos accès

Grâce à la technologie Bio Architect®, l’authentification des utilisateurs est effectuée en comparant l'empreinte digitale avec celle préalablement enregistrée dans le badge. Cette approche garantit une double sécurité :

  • Une protection des données biométriques via le badge personnel.
  • L’utilisation d’algorithmes de cryptographie reconnus et performants tels que TDES, AES, RSA et SHA.

Le lecteur biométrique Architect® représente ainsi une solution complète, conforme et sécurisée pour répondre aux besoins des entreprises soucieuses de protéger leurs accès et données sensibles.

Les Plus

  • Wiegand 26, 32, 36, 44 ou 64 bits
  • Fiabilité
  • Simplicité d'utilisation
  • Empreinte dans le badge
  • Installation extérieure possible

Haut niveau de sécurité

  • Biométrie de l'empreinte digitale
  • Aucune empreinte digitale n'est enregistrée
  • Sécurité publique (TDES, AES, RSA, SHA)

Protocole compatible

  • ISO 2 décimal : Data/Clock 40 bits
  • Utilisateurs illimités en empreinte + badge
  • ISO 2 décimal : Data/Clock 32 bits
  • Wiegand 26 Bits
  • Wiegand 32 Bits
  • Wiegand 36 Bits
  • Wiegand 44 Bits
  • Wiegand 64 Bits

Un lecteur biométrique Wiegand, simple et complet

Comment enregistrer les empreintes digitales dans un badge DESFire ?

Avec le logiciel kit de programmation SECard


Le logiciel SECARD permet de capter l'empreinte digitale d'un utilisateur et de mémoriser les données biométriques de l'empreinte dans le badge, la carte ou le porte-clés du type DESFfire qui sera détenu par l'utilisateur.

Ainsi, comme préconisée par la CNIL l'utilisateur aura la maîtrise de ses données biométriques. Aucune donnée n'est mémorisée dans le lecteur ARCHITECT.

Le Kit de programmation comprend :

  • Lecteur d'empreintes digitales USB,
  • Encodeur de badges pour transférer l'empreinte digitale dans la mémoire de la puce RFID du badge de l'utilisateur,
  • Logiciel de paramétrage.

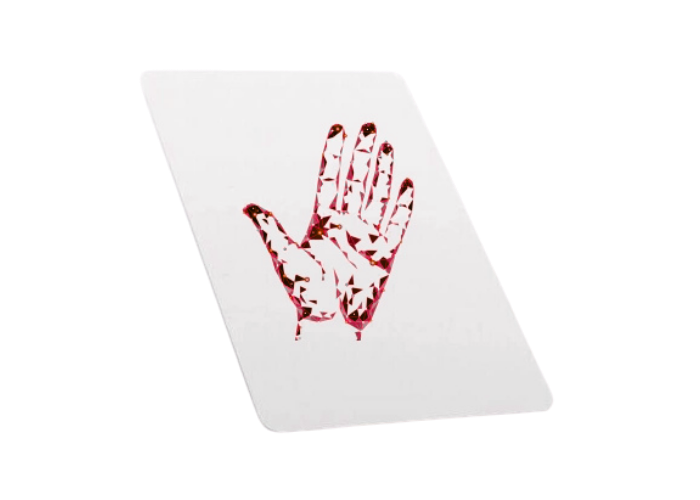

Badge Wiegand pour lecteur biométrique

Protocole compatible

BIO ARCHITECT 2b
  • Data/Clock: 40 bits
  • Caractères: 13
  • ISO: 2 décimal
BIO ARCHITECT 2h
  • Data/Clock: 32 bits
  • Caractères: 10
  • ISO: 2 décimal
BIO ARCHITECT 3ca
  • Data0 / Data1: 36 bits
  • Type: Wiegand
BIO ARCHITECT 3cb
  • Data0 / Data1: 44 bits
  • Type: Wiegand
BIO ARCHITECT 3i
  • Data0 / Data1: 26 bits
  • Type: Wiegand
BIO ARCHITECT 3La
  • Data0 / Data1: 32 bits
  • Type: Wiegand no LRC
BIO ARCHITECT 3Lb
  • Data0 / Data1: 40 bits
  • Type: Wiegand no LRC
BIO ARCHITECT 3T
  • Data0 / Data1: 64 bits
  • Type: Wiegand
Casquette de protection pour fonctionnement en extérieur
Explications protocole Wiegand

Comment fonctionne le protocole Wiegand 26 bits ?

Le protocole Wiegand 26 bits est une norme de communication couramment utilisée dans les systèmes de contrôle d'accès. Il permet de relier un lecteur (qu'il soit basé sur des badges ou sur la biométrie) à un contrôleur d'accès.

Lorsqu'un individu se présente avec son badge ou son empreinte digitale devant un lecteur, ce dernier transmet l'identifiant de la personne au contrôleur d'accès sous le format Wiegand 26 bits. Ce protocole est reconnu mondialement et intégré par la majorité des fabricants de solutions de contrôle d'accès dans leurs équipements.


Informations détaillées sur le Wiegand 26 bits et ses signaux, pour les professionnels du contrôle d'accès

- Quand le bit envoyé est 0, le signal DATA0 passe à 0 et DATA1 reste à 1.
- Quand le bit envoyé est 1, le signal DATA0 passe à 1 et DATA1 reste à 0.


Structure du protocole Wiegand

Le protocole Wiegand 26 bits se compose des éléments suivants :

  • 1 bit de parité (calculé à partir des 12 premiers bits).
  • 8 bits représentant le code site (identifiant de la société).
  • 16 bits correspondant au code utilisateur (valeur comprise entre 1 et 65 535).
  • 1 bit de parité (calculé à partir des 12 derniers bits).


Câblage d’un lecteur Wiegand

Il est recommandé d'utiliser un câble à 2 paires pour le câblage, même si le protocole Wiegand nécessite 3 fils :

  • Data 0 (Data low).
  • Data 1 (Data high).
  • GND (Masse).
Attention : La longueur maximale du câble ne doit pas excéder 80 mètres.


Découvrir davantage sur le protocole Wiegand

Caractéristiques techniques

Fréquence porteuse / Normes 13.56 MHz. ISO14443 type A
Compatibilité puces RFID MIFARE Plus®, MIFARE® DESFire® EV1, MIFARE® DESFire® EV2.
Capteur d’empreintes digitales Optique (MorphoSmart™) = 1 seconde pour une authentification 1:1
Alimentation 7 VDC à 28 VDC, 280mA à 12VDC typique
Dimensions 156 x 80 x 26/60 mm
Températures de fonctionnement - 10°C à + 50°C à 0 - 95% d'humidité
Indice de Protection (IP) IP65 hors connectique (Résistant aux intempéries, à l’eau et aux poussières)
Distance de lecture* Jusqu’à 4 cm avec un badge MIFARE Plus®/DESFire® EV1 *Des perturbations externes peuvent provoquer la diminution de la distance de lecture
Certifications CE & FCC

Pourquoi avoir un lecteur de badges sur un lecteur d'empreintes ?

En France la CNIL et en Europe le RGPD préconisent que les utilisateurs de lecteurs biométriques aient la maîtrise de leurs données biométriques.

Pour respecter ces préconisations, les données biométriques des utilisateurs sont sauvegardées dans la mémoire de badges personnels. Ainsi, au moment de s'identifier, l'utilisateur présente son badge devant le lecteur ARCHITECT puis pose le doigt sur le capteur d'empreinte.

En moins de 2 secondes, l'ARCHITECT compare l'empreinte lue et l'empreinte mémorisée dans la mémoire du badge.


Plus d'informations sur la CNIL et la biométrie
