PACK SOLO WIEGAND PLUS Lecteur d'empreintes digitales Wiegand

Simple de programmation

La programmation d'une nouvelle personne s'effectue sans logiciel grâce à des badges de programmation.

Respecte les préconisations de la CNIL

Afin de respecter les préconisations de la CNIL, les empreintes digitales sont enregistrées dans la mémoire du badge en possession de l'utilisateur

Conception Française

De conception française, mis au point par la société EDEN INNOVATIONS, le lecteur SOLO possède un capteur d'empreinte digitale CBM de chez IDEMIA.

Lecteur de la biométrie de l'empreinte digitale Wiegand 26 bits pour connexion sur un système de sécurité

Sans logiciel et en conformité avec les préconisations de la CNIL

Pour répondre aux préconisations de la CNIL, le lecteur SOLO intègre un système combiné de reconnaissance Badge + Empreinte grâce à son lecteur de badges intégré.

Le lecteur SOLO s’adapte à diverses architectures. Par exemple, la version SOLO WIEGAND peut être directement raccordée à un automate de contrôle d’accès (SOLO Wiegand). Cette compatibilité rend le lecteur SOLO polyvalent, pouvant être utilisé dans de nombreuses applications, telles que :

- Les systèmes de contrôle d'accès
- Les centrales d'alarme
- Les armoires de gestion de clés

Les Plus

Wiegand 26 bits
Fiabilité
Simplicité d'utilisation
Empreinte dans le badge ou dans le lecteur
Installation extérieure possible

                Haut niveau de sécurité
                Biométrie de l'empreinte digitale
Aucune empreinte digitale n'est enregistrée
Biométrie sans traces

Caractéristiques

512 Utilisateurs en empreinte seule
Utilisateurs illimités en empreinte + badge
10.000 utilisateurs en badge seul
Alimentation : 12/14VDC - 300mA
Dimensions du boîtier : 77 x 71 x 25 mm
Températures de fonctionnement : - 20°C à + 50°C

Un lecteur biométrique Wiegand, simple et complet

Logiciel kit de programmation SECard

Programmation de la biométrie dans le carte DESFire

Étape 1 : Présentez le badge "Ajouter" devant le lecteur.
Étape 2 : Le nouvel utilisateur présente un doigt de la main droite trois fois de suite sur le capteur biométrique SOLO.
Étape 3 : Puis l'utilisateur présente un doigt de la main gauche trois fois de suite.

La programmation est terminée.

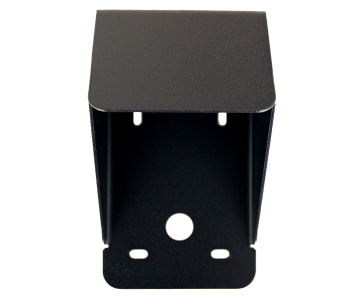

(Option) Casquette de protection pour fonctionnement en extérieur

En ajoutant la casquette de protection le lecteur d'empreinte digitale SOLO WIEGAND fonctionne en extérieur. La plage de températures de fonctionnement est de - 20°C à + 50°C<.

Comment fonctionne le protocole Wiegand 26 bits ?

Le protocole Wiegand 26 bits est une norme de communication largement répandue dans le domaine du contrôle d'accès. Il permet de connecter un lecteur (qu'il soit à badges ou biométrique) à un automate de contrôle d'accès.

Ainsi, lorsqu'un utilisateur s'identifie à l'aide de son badge ou de son empreinte digitale sur un lecteur, celui-ci transmet l'identifiant de l'utilisateur à l'automate d'accès au format Wiegand 26 bits. Ce protocole est reconnu à l'échelle mondiale et pratiquement tous les éditeurs de solutions de contrôle d'accès intègrent ce standard dans leurs automates.

En savoir plus sur le Wiegand 26 bit et ces signaux, pour les experts du contrôle d'accès

- Lorsque le bit envoyé est 0, le signal DATA0 passe à 0 tandis que DATA1 reste à 1.
- Lorsque le bit envoyé est 1, le signal DATA0 passe à 1 tandis que DATA1 reste à 0.

Structure du protocole Wiegand

Le protocole Wiegand 26 bits est structuré comme suit :

1 bit de parité (calculé à partir des 12 premiers bits).
8 bits pour le code site (code société).
16 bits pour le code utilisateur (compris entre 1 et 65 535).
1 bit de parité (calculé à partir des 12 derniers bits).

Câblage d’un lecteur Wiegand

Pour le câblage, nous recommandons d'utiliser un câble à 2 paires, même si le protocole Wiegand repose sur 3 fils :

Data 0 (Data low).
Data 1 (Data high).
GND (Masse).

Remarque : La distance du câble ne doit pas dépasser 80 mètres.

En savoir plus sur le protocole Wiegand

Caractéristiques techniques

Dimensions	h:122 l:75 p:68 mm
Alimentation	9 à 14Vcc / 500mA
Indice de protection	IP 65 et Traitement anti-UV
Options	Casquette de protection pluie et soleil : Réf. : SOLO_PLUS_ PROTECT

Documentation technique sur le lecteur biométrique SOLO WIEGAND

élécharger ci-dessous la documentation technique du lecteur biométrique SOLO WIEGAND. Cette documentation est destiné aux techniciens experts en installation de systèmes de contrôle d'accès.

Documentation technique sur le lecteur biométrique SOLO WIEGAND
